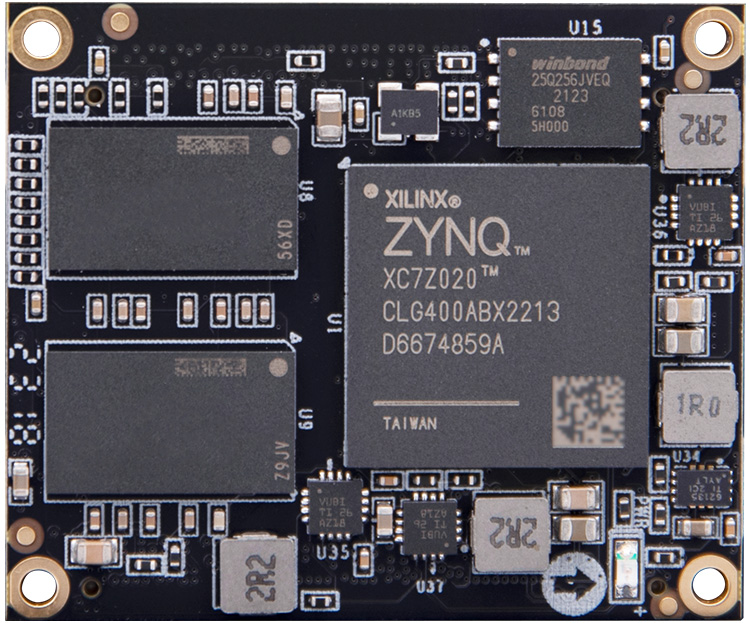

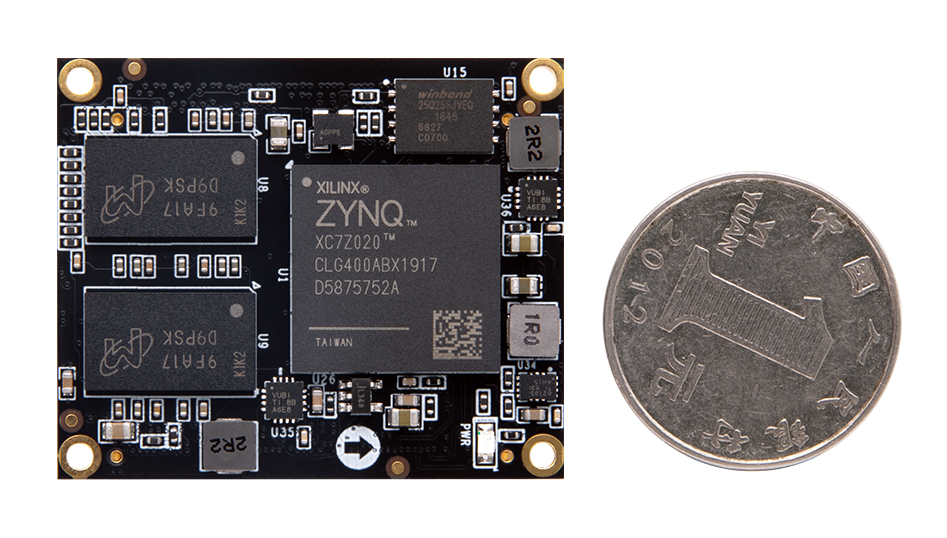

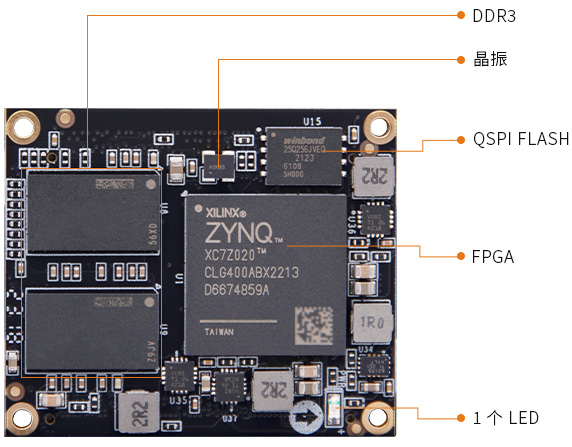

核心板

AC7Z020

FPGA 型號

XA7Z020-1CLG400I / XC7Z020-2CLG400I

內核

雙核 ARM Cortex-A9

內存

DDR3 1GB，32bit 總線，數據速率 1066Mbps

芯片級別

工業級，工作溫度 -40°C~85°C

邏輯單元數量

85K

查找表

53,200

觸發器

106,400

DSP slice

220

Block RAM

4.9Mb

PS MIO

48 個

PLIO

120 個

DDR3

32bit 總線，數據速率 1066Mbps

QSPI Flash

1 片 32MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

AD 轉換器

2 個 AD 轉換器，可測量片上電壓、溫度感應，采樣率1MBPS

晶振

33.33M PS 端

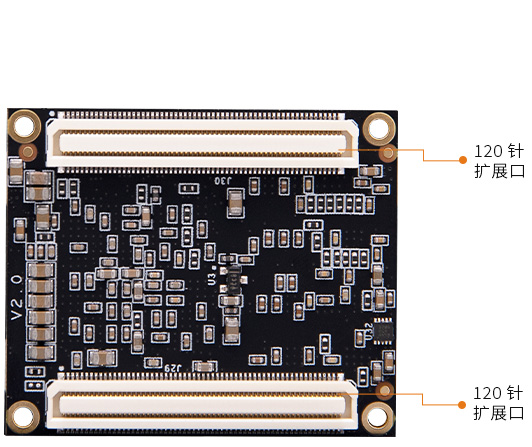

擴展口

2 路 120pin 松下工業級連接器

LED 燈

1 個 LED 電源指示燈

輸入電壓

5V 供電

FPGA 核心板

1 塊
