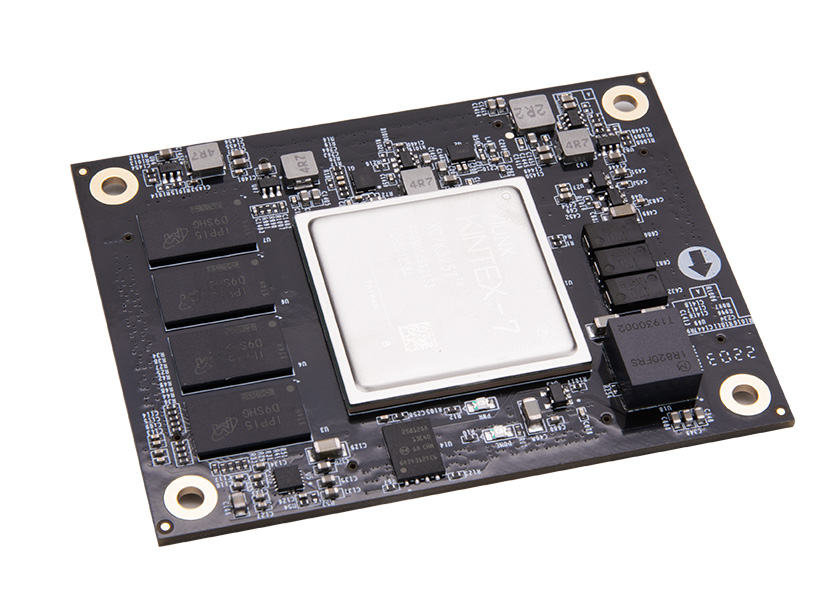

核心板

AC7K325B

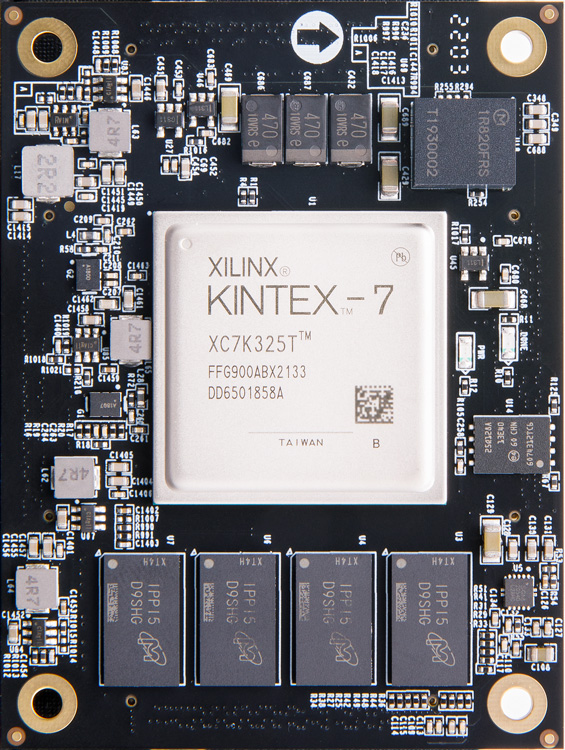

FPGA 型號

XC7K325T-2FFG900I

邏輯單元

326,080

查找表

50,950

觸發器

407,600

Block RAM

16,020Kb

DSP 處理單元

840

QSPI FLASH

128Mbit

DDR3

2GB

IO 總數

276 個

差分對數

46 個

PCIe Gen2

1

收發器

16 路，12.5Gb/s max

XADC

1 個 12bit，1Mbps AD

溫度等級

工業級

速度等級

-2

有源差分晶振

2 個

可調電壓 IO

92 個

DDR3

4 片 512MB DDR3，64bit 總線，數據速率 1600Mbps

QSPI Flash

1 片 16MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

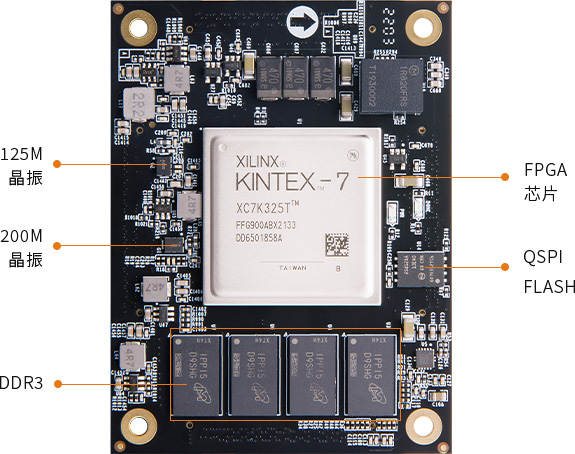

晶振

高精度 LVDS 有源差分晶振，1個是 200MHz給系統提供穩定的時鐘源，1個是 125MHz 為 GTP 收發器提供穩定的時鐘輸入

收發器

16 路 GTX，每路 12.5Gb/s max，適合光纖通信和 PCIe 數據通信

工作溫度

工業級 -40°c~85°c

PCIe 2.0

支持 PCI Express 2.0

XADC

1 個 12bit，1Mbps AD

LED 燈

1 個是電源指示燈 ( PWR )，1 個是配置 LED 燈 ( DONE )

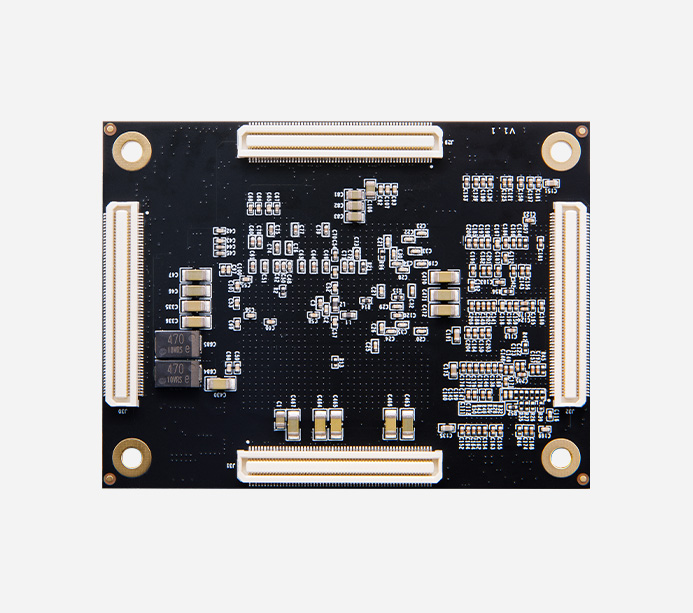

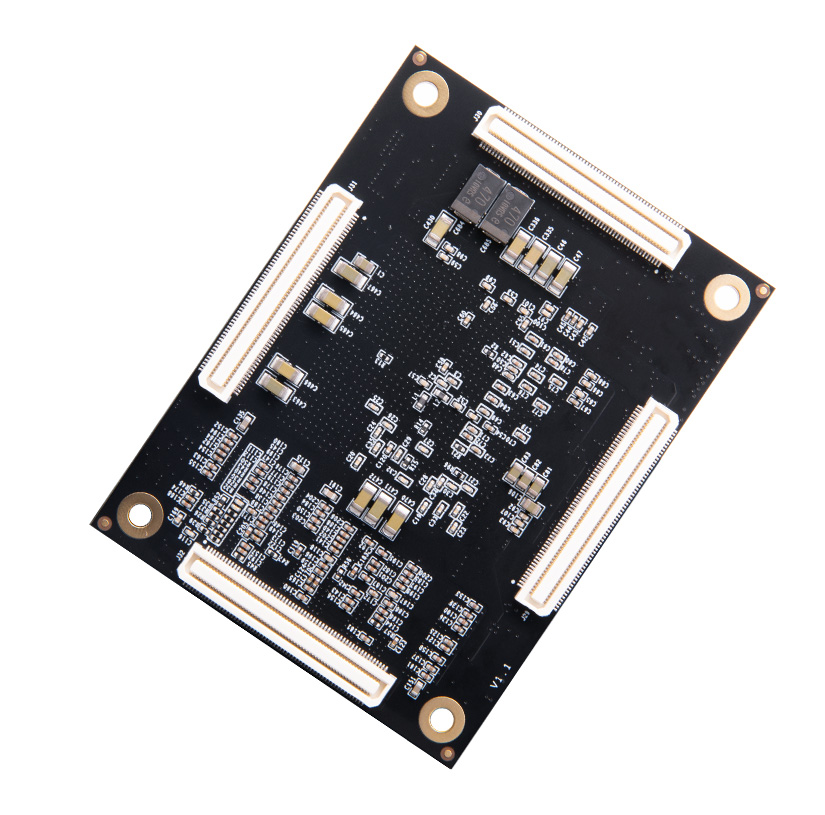

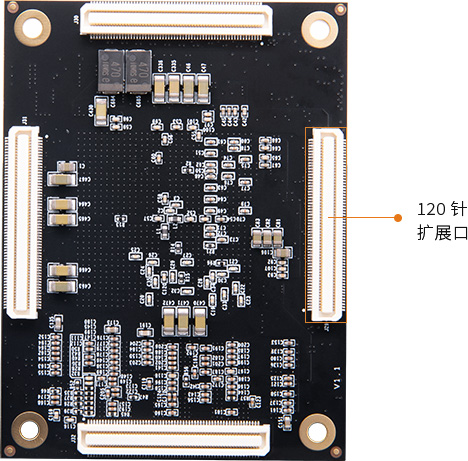

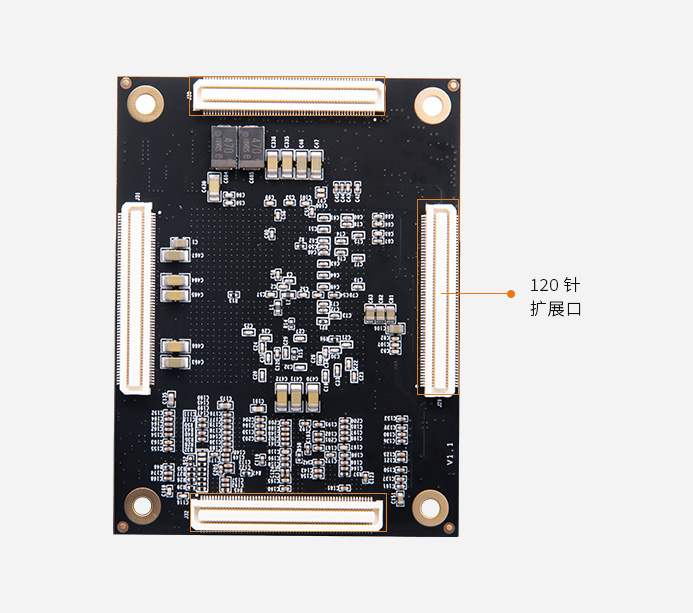

擴展接口

4 個 120Pin 的板間連接器

輸入

5V 供電

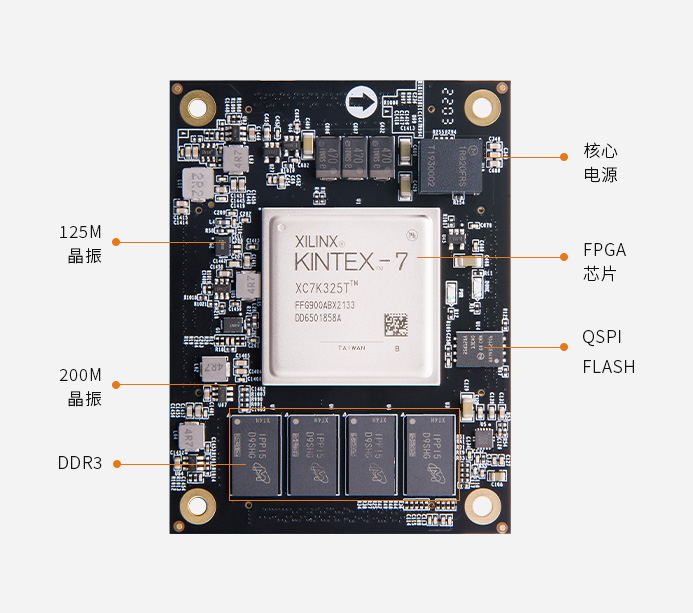

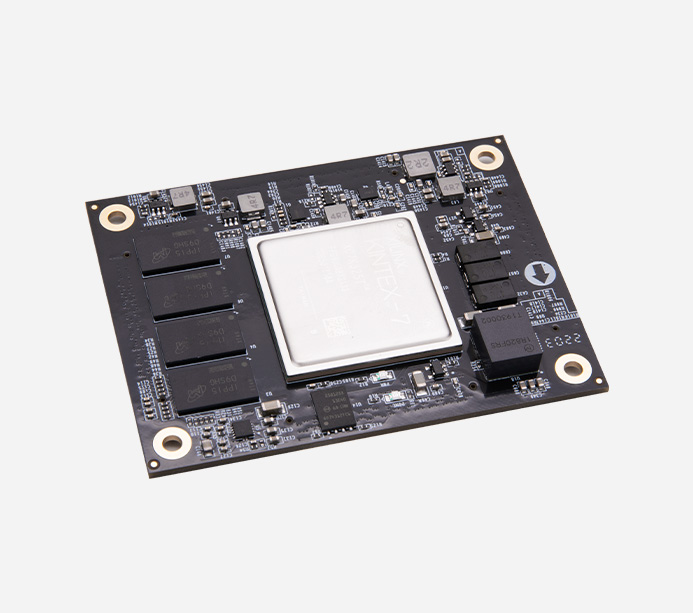

FPGA 核心板

1 塊

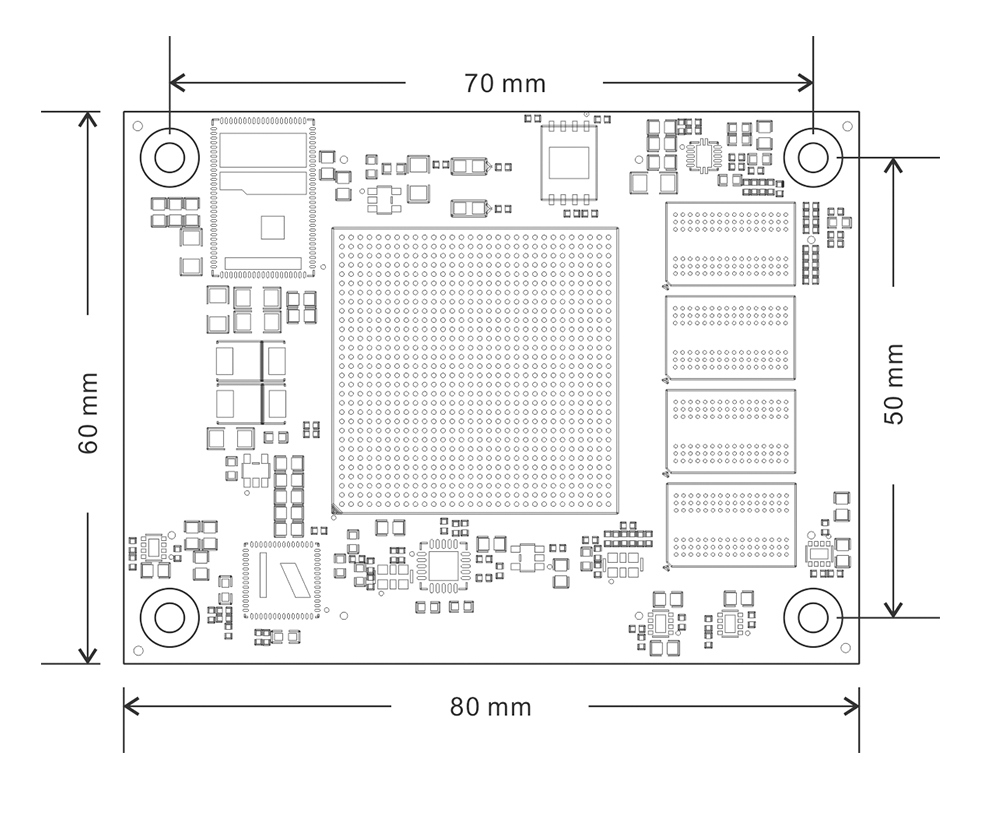

尺寸大小

80mmx 60mmx 11.5mm

連接器合高

1.6mm

連接器合高

3.0mm

 疊層數量

14 層 PCB 板設計
